Sơ đồ đi dây chi tiết cho khóa cổng điện tử kết hợp chuông hình (Hướng dẫn A-Z)
Bạn đang tìm cách nâng tầm an ninh và sự tiện lợi cho ngôi nhà của mình? Việc kết hợp khóa cổng điện tử với chuông cửa có hình chính là giải pháp tối ưu. Hệ thống này không chỉ cho phép bạn biết ai đang ở ngoài cổng mà còn có thể đàm thoại và mở cổng từ xa chỉ với một nút bấm. Tuy nhiên, việc đi dây và lắp đặt đòi hỏi sự chính xác tuyệt đối.
Với 10 năm kinh nghiệm trong ngành thiết bị an ninh, chúng tôi đã thực hiện hàng trăm dự án lớn nhỏ. Trong bài viết này, chúng tôi sẽ chia sẻ sơ đồ đi dây chi tiết nhất, cùng những kinh nghiệm thực tế và cảnh báo quan trọng để bạn có thể tự tin lắp đặt hoặc giám sát thợ một cách hiệu quả.
Tại sao cần kết hợp khóa cổng điện tử và chuông cửa có hình?
Sự kết hợp này tạo ra một hệ sinh thái an ninh đồng bộ, mang lại những lợi ích vượt trội mà các giải pháp riêng lẻ không thể có được. Hãy tưởng tượng, khi có khách, thay vì phải chạy ra cổng, bạn chỉ cần nhìn vào màn hình, xác nhận danh tính và mở cổng ngay lập tức.
Lợi ích bạn nhận được:
- An ninh tối đa: Toàn quyền kiểm soát và giám sát người ra vào 24/7. Hình ảnh từ camera là bằng chứng không thể chối cãi.
- Tiện lợi đỉnh cao: Mở cổng từ trong nhà, văn phòng, hay thậm chí khi đang nấu ăn mà không cần di chuyển. Đặc biệt hữu ích cho người già và trẻ em.
- Giám sát trực quan: Dễ dàng nhận diện người giao hàng, bạn bè, hoặc phát hiện những vị khách không mời mà tới.
- Nâng tầm giá trị ngôi nhà: Một hệ thống an ninh hiện đại, thông minh là điểm nhấn công nghệ, thể hiện sự đẳng cấp cho ngôi nhà của bạn.
Chuẩn bị những gì trước khi lắp đặt? (Checklist không thể thiếu)
Sự chuẩn bị kỹ lưỡng là chìa khóa cho một hệ thống hoạt động ổn định và bền bỉ. Đừng bỏ qua bước quan trọng này!
Dụng cụ và vật tư cần thiết
1. Dụng cụ:
- Máy khoan (bê tông, sắt)
- Kìm tuốt dây, kìm bấm cos
- Tuốc nơ vít các loại
- Đồng hồ vạn năng (VOM) – cực kỳ quan trọng để đo điện và kiểm tra thông mạch
- Thang, bút thử điện, băng keo điện cách điện
2. Vật tư chính:

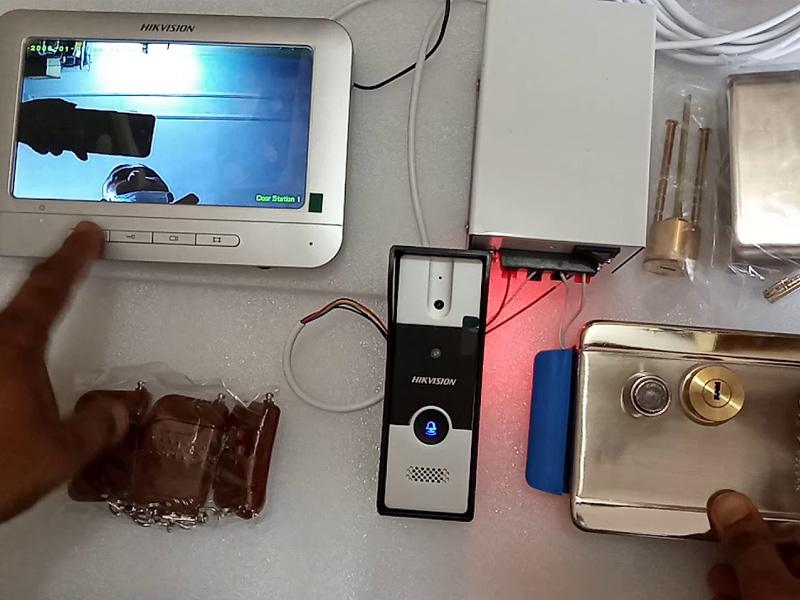

- Khóa cổng điện tử: Lựa chọn loại phù hợp với cổng nhà bạn (khóa chốt rơi cho cổng mở xoay, khóa nam châm điện cho cổng lùa, cửa kính…).
- Chuông cửa có hình: Một bộ hoàn chỉnh bao gồm màn hình hiển thị trong nhà và nút nhấn camera ngoài trời.
- Bộ nguồn 12V: Nên chọn bộ nguồn tổng có công suất lớn hơn tổng công suất của khóa và chuông hình cộng lại ít nhất 30% để đảm bảo hoạt động ổn định.
- Dây điện: Dây 4 lõi cho chuông hình và dây 2 lõi cho khóa. Tiết diện dây tối thiểu 0.5mm.
- Vật tư phụ: Nút nhấn Exit (mở cửa từ bên trong), hộp kỹ thuật chống nước, ống ruột gà bảo vệ dây.
Kinh nghiệm chọn thiết bị tương thích
Từ kinh nghiệm của chúng tôi: Một trong những sai lầm lớn nhất của người mới là mua các thiết bị không tương thích với nhau. Điều này không chỉ gây lãng phí mà còn khiến hệ thống hoạt động chập chờn.
Cảnh báo quan trọng: Hãy kiểm tra thông số kỹ thuật của màn hình chuông hình. Nó phải có các cổng tiếp điểm rơ-le (thường ký hiệu là NO, COM, NC) để có thể xuất lệnh mở khóa. Nếu không có cổng này, bạn sẽ không thể kết nối trực tiếp với khóa cổng.
- NO (Normally Open): Tiếp điểm thường mở. Mạch sẽ đóng khi có lệnh, dùng cho khóa chốt rơi (Fail-Secure).
- NC (Normally Closed): Tiếp điểm thường đóng. Mạch sẽ mở khi có lệnh, dùng cho khóa nam châm (Fail-Safe).
- COM (Common): Chân chung.
Sơ đồ đi dây khóa cổng điện tử và chuông hình (Chi tiết nhất 2025)
Đây là phần quan trọng nhất. Chúng tôi sẽ trình bày các sơ đồ phổ biến và dễ hiểu nhất.
Sơ đồ nguyên lý hoạt động chung
Nguyên lý rất đơn giản: Màn hình chuông hình hoạt động như một công tắc thông minh. Khi bạn nhấn nút mở cửa trên màn hình, nó sẽ kích hoạt rơ-le bên trong, đóng hoặc mở một mạch điện riêng để cấp/ngắt nguồn cho khóa cổng.
Sơ đồ 1: Đi dây cho Khóa Chốt Rơi (Fail-Secure)
Đây là loại khóa phổ biến nhất cho cổng nhà dân, cổng sắt hộp. Khóa sẽ tự khóa lại khi mất điện, đảm bảo an toàn. Ta sẽ sử dụng tiếp điểm NO và COM.
Các bước kết nối:
- Cấp nguồn cho Màn hình:
- Nối cực
(+)và(-)của Nguồn 12V vào cổngDC 12Vtương ứng trên màn hình chuông hình.
- Nối cực
- Cấp nguồn cho Khóa Chốt:
- Nối cực
(-)của Nguồn 12V trực tiếp vào cực(-)của Khóa Chốt.
- Nối cực
- Đi dây tín hiệu điều khiển:
- Lấy một đoạn dây điện, nối từ cực
(+)của Nguồn 12V vào chân COM trên màn hình. - Nối chân NO trên màn hình vào cực
(+)của Khóa Chốt.
- Lấy một đoạn dây điện, nối từ cực
Diễn giải: Khi bạn nhấn nút mở khóa, rơ-le sẽ đóng tiếp điểm NO và COM, cho phép dòng điện (+) từ nguồn chạy qua rơ-le đến khóa, làm khóa mở ra.
Sơ đồ 2: Đi dây cho Khóa Nam Châm Điện (Fail-Safe)
Loại khóa này thường dùng cho cửa kính, cửa thoát hiểm. Khóa sẽ tự nhả khi mất điện. Ta sẽ sử dụng tiếp điểm NC và COM.
Các bước kết nối:
- Cấp nguồn cho Màn hình: Tương tự như trên.
- Đi dây tín hiệu và nguồn cho Khóa:
- Nối cực
(+)của Nguồn 12V vào chân COM trên màn hình. - Nối chân NC trên màn hình vào cực
(+)của Khóa Nam Châm. - Nối cực
(-)của Nguồn 12V vào cực(-)của Khóa Nam Châm.
- Nối cực
Diễn giải: Ở trạng thái bình thường, tiếp điểm NC và COM đóng, cấp điện liên tục cho khóa hút chặt. Khi bạn nhấn nút mở, rơ-le sẽ ngắt mạch này, làm khóa mất điện và nhả ra.
Tích hợp thêm Nút Exit và Điều khiển từ xa
Để tiện lợi hơn, bạn có thể đấu thêm nút Exit (để mở từ bên trong) và bộ điều khiển từ xa. Rất đơn giản, hãy đấu các tiếp điểm của chúng song song với hai chân NO và COM (hoặc NC và COM) của màn hình.
Chia sẻ kinh nghiệm thực tế và các lỗi thường gặp
Lý thuyết là một chuyện, thực tế thi công luôn có những vấn đề phát sinh.
Kinh nghiệm từ chuyên gia lắp đặt
- Vị trí lắp đặt: Nút nhấn camera ngoài trời nên đặt ở độ cao 1.5m – 1.6m, tránh ánh nắng trực tiếp chiếu vào ống kính. Màn hình nên đặt ở vị trí trung tâm như phòng khách, nhà bếp.
- Chống nước và bảo vệ: TOÀN BỘ các mối nối, jack cắm ngoài trời phải được đặt trong hộp kỹ thuật chống nước tiêu chuẩn IP66. Đừng chỉ quấn băng keo, nước mưa và độ ẩm sẽ phá hủy hệ thống của bạn sau vài tháng.
- Đi dây thẩm mỹ: Luồn dây trong ống ruột gà hoặc nẹp vuông để bảo vệ dây khỏi chuột bọ và tăng tính thẩm mỹ cho công trình.
Bảng tổng hợp các lỗi thường gặp và cách khắc phục
| Lỗi | Nguyên nhân có thể | Cách khắc phục |
| Nhấn mở khóa không được | 1. Đấu sai chân NO/NC. 2. Nguồn cấp cho khóa yếu/hỏng. 3. Dây tín hiệu bị đứt. | 1. Kiểm tra lại sơ đồ, đấu lại cho đúng. 2. Dùng VOM đo điện áp tại 2 đầu dây của khóa. 3. Dùng VOM đo thông mạch dây tín hiệu. |
| Màn hình không lên hình | 1. Mất nguồn cấp cho màn hình. 2. Dây tín hiệu 4 lõi bị đứt. 3. Jack cắm lỏng. | 1. Kiểm tra nguồn và adapter. 2. Kiểm tra thông mạch từng lõi trong dây 4 lõi. 3. Cắm lại các jack kết nối. |
| Khóa tự nhảy liên tục | 1. Nguồn không ổn định. 2. Hệ thống bị nhiễu tín hiệu. | 1. Thay thế bộ nguồn tổng chất lượng hơn. 2. Thử dùng dây tín hiệu có lớp bọc chống nhiễu. |
Xuất sang Trang tính
Case Study: Lắp đặt hệ thống cho Biệt thự tại Hà Đông, Hà Nội
- Tình huống: Anh Minh, chủ một biệt thự tại KĐT Văn Phú, cần một giải pháp an ninh cho cổng sắt 2 cánh lớn. Yêu cầu chính là có thể thấy mặt khách, nói chuyện và mở cổng cho xe ô tô vào mà không cần chạy ra ngoài.
- Giải pháp của chúng tôi:
- Khóa: 2 Khóa chốt rơi Yli YB-500U có chốt lớn, chịu lực tốt cho cổng nặng.
- Chuông hình: Bộ chuông hình IP của Panasonic, cho phép xem và mở cửa qua ứng dụng điện thoại.
- Vật tư khác: Nguồn tổng 12V-10A, bộ lưu điện mini 12V, nút exit không gỉ.
- Quá trình thực hiện: Đội ngũ kỹ thuật đã đi dây âm dưới nền đất, sử dụng ống PVC cứng để bảo vệ. Hệ thống được đấu nối theo sơ đồ Fail-Secure, tích hợp bộ lưu điện để đảm bảo khóa vẫn hoạt động khi mất điện lưới.
- Kết quả: Hệ thống hoạt động hoàn hảo. Anh Minh rất hài lòng vì có thể mở cổng cho người nhà ngay cả khi đang đi công tác thông qua điện thoại.
Báo giá tham khảo chi phí lắp đặt
Để bạn có cái nhìn tổng quan về ngân sách, dưới đây là mức giá tham khảo trên thị trường hiện nay.
- Chi phí vật tư:
- Bộ khóa cổng điện tử (loại tốt): 2.000.000 – 5.000.000 VNĐ
- Bộ chuông cửa có hình (thương hiệu phổ thông): 2.500.000 – 6.000.000 VNĐ
- Bộ chuông cửa có hình (thương hiệu cao cấp, IP): 7.000.000 – 15.000.000 VNĐ
- Nguồn, dây, vật tư phụ: 500.000 – 1.500.000 VNĐ
- Chi phí nhân công lắp đặt trọn gói:
- Dao động từ 800.000 – 2.000.000 VNĐ. Mức phí này phụ thuộc vào độ phức tạp của việc đi dây (đi dây nổi hay âm tường), khoảng cách đi dây và địa điểm cụ thể tại Hà Nội, TP.HCM hay các tỉnh thành khác.
Lời khuyên chân thành: Đừng ham rẻ mà chọn những đơn vị thi công thiếu chuyên nghiệp. Một hệ thống lắp đặt sai kỹ thuật không chỉ gây phiền toái mà còn tiềm ẩn nguy cơ chập cháy, mất an toàn.
Câu hỏi thường gặp (FAQs)
1. Mất điện thì làm sao để vào nhà? Đối với khóa chốt rơi (Fail-Secure), khi mất điện khóa sẽ vẫn ở trạng thái khóa. Bạn cần sử dụng chìa khóa cơ đi kèm để mở. Để khắc phục, bạn nên lắp thêm một bộ lưu điện (UPS) mini 12V cho cả hệ thống.
2. Khoảng cách đi dây từ màn hình ra cổng tối đa là bao nhiêu? Với dây điện tiết diện 0.5mm, khoảng cách an toàn là dưới 30 mét. Nếu xa hơn, bạn cần sử dụng dây có tiết diện lớn hơn (0.75mm hoặc 1.0mm) để tránh sụt áp làm thiết bị hoạt động không ổn định.
3. Tôi có thể tự lắp đặt hệ thống này không? Nếu bạn có kiến thức về điện, cẩn thận và có đủ dụng cụ, bạn hoàn toàn có thể tự lắp đặt theo hướng dẫn chi tiết của chúng tôi. Tuy nhiên, nếu bạn không chắc chắn, việc thuê một đơn vị chuyên nghiệp sẽ giúp bạn tiết kiệm thời gian, đảm bảo an toàn và thẩm mỹ.
Việc lắp đặt khóa cổng điện tử kết hợp chuông hình là một sự đầu tư thông minh cho an ninh và sự tiện nghi. Hy vọng với sơ đồ chi tiết và những chia sẻ tâm huyết trên, bạn đã có đủ thông tin cần thiết. Nếu có bất kỳ thắc mắc nào, đừng ngần ngại liên hệ với chúng tôi để được tư vấn miễn phí!
