Hướng Dẫn Đấu Dây Motor Cửa Cuốn An Toàn, Chi Tiết Từ A-Z cho Người Mới Bắt Đầu
Bạn đang gặp khó khăn với mớ dây điện phức tạp của motor cửa cuốn? Bạn lo lắng việc đấu sai dây có thể gây chập cháy, hỏng motor hoặc nguy hiểm cho gia đình? Đừng lo, với kinh nghiệm hơn 10 năm trong ngành lắp đặt và sửa chữa cửa cuốn, tôi sẽ chia sẻ hướng dẫn đấu dây motor cửa cuốn một cách chi tiết, trực quan và an toàn nhất. Bài viết này sẽ giúp bạn tự tin xử lý công việc như một người thợ chuyên nghiệp, ngay cả khi bạn là người mới.
⚠️ Cảnh Báo: Tầm Quan Trọng Sống Còn Của Việc Đấu Dây Motor Đúng Kỹ Thuật
Trước khi bắt đầu, tôi phải nhấn mạnh rằng việc đấu nối dây điện cho motor cửa cuốn không phải là một trò đùa. Một sai sót nhỏ cũng có thể dẫn đến những hậu quả nghiêm trọng:
- Chập cháy, hỏa hoạn: Đấu sai dây nguồn hoặc dây trung tính có thể gây đoản mạch, là nguyên nhân hàng đầu gây cháy nổ motor và hộp điều khiển.
- Hỏng motor và bo mạch: Nối sai dây có thể làm motor chạy không đúng chiều, quá tải hoặc thậm chí làm cháy các linh kiện điện tử đắt tiền bên trong.
- Nguy hiểm về điện giật: Rò rỉ điện do đấu nối lỏng lẻo hoặc sai dây tiếp địa có thể gây nguy hiểm chết người.
- Mất hiệu lực bảo hành: Hầu hết các nhà sản xuất sẽ từ chối bảo hành nếu phát hiện motor bị hỏng do lỗi lắp đặt của người dùng.
Vì vậy, hãy đặt yếu tố an toàn điện lên hàng đầu. Nếu bạn cảm thấy không chắc chắn ở bất kỳ bước nào, hãy dừng lại và gọi cho thợ chuyên nghiệp.
Chuẩn Bị Kỹ Lưỡng – Chìa Khóa Thành Công 90%
Sự chuẩn bị chu đáo sẽ giúp công việc diễn ra suôn sẻ và an toàn. Dưới đây là những gì bạn cần.
1. Dụng Cụ Cần Thiết
Do Google cấp phép
- Bút thử điện: Dụng cụ bắt buộc để kiểm tra nguồn điện.
- Đồng hồ vạn năng (VOM): Giúp đo thông mạch, kiểm tra điện áp chính xác.
- Kìm tuốt dây điện, kìm cắt, kìm bấm cos.
- Tua vít (bốn cạnh và đầu dẹt).
- Băng keo cách điện chất lượng tốt.
- Găng tay bảo hộ cách điện.
2. Nguyên Tắc An Toàn Bất Di Bất Dịch
- NGẮT NGUỒN ĐIỆN TỔNG: Tìm aptomat (CB) cấp nguồn cho cửa cuốn và gạt về vị trí “OFF”. Sau đó, dùng bút thử điện kiểm tra lại tất cả các đầu dây để chắc chắn không còn điện.
- Kiểm tra điện áp: Dùng đồng hồ vạn năng để xác định đúng điện áp định mức của motor (thường là 220V ở Việt Nam).
- Đọc kỹ hướng dẫn: Luôn luôn tham khảo tờ sơ đồ đấu dây motor cửa cuốn đi kèm theo sản phẩm của nhà sản xuất.
Kinh nghiệm từ chuyên gia: Nhiều người chủ quan bỏ qua bước ngắt aptomat tổng mà chỉ tắt công tắc tường, điều này cực kỳ nguy hiểm. Đã có trường hợp dây lửa vẫn còn điện và gây ra tai nạn đáng tiếc. Luôn luôn ngắt nguồn từ gốc!
Giải Mã Các Loại Dây Phổ Biến Của Motor Cửa Cuốn
Về cơ bản, motor cửa cuốn AC 220V thường có một cụm dây gồm 4 đến 5 màu. Mặc dù màu sắc có thể thay đổi tùy nhà sản xuất, nhưng chức năng của chúng thường tuân theo một quy chuẩn nhất định.
| Màu Dây (Phổ biến) | Chức Năng | Ký Hiệu Thường Gặp | Ghi Chú |
| Đen | Dây Lên (UP) | UP | Điều khiển motor quay theo chiều cuốn lên. |
| Nâu / Trắng | Dây Xuống (DOWN) | DOWN / DW | Điều khiển motor quay theo chiều cuốn xuống. |
| Xanh dương | Dây Chung (COM) | COM / N | Là dây trung tính (dây mát). |
| Vàng sọc xanh | Dây Tiếp Địa (GROUND) | GND / PE / ⏚ | Nối vào vỏ motor và hệ thống tiếp đất. |
Xuất sang Trang tính
Lưu ý quan trọng: Bảng màu trên chỉ mang tính tham khảo. Các thương hiệu motor từ Đài Loan, Trung Quốc hay Đức có thể có quy ước màu khác nhau. Cách chính xác nhất là luôn tuân thủ theo sơ đồ mạch điện được in trên thân motor hoặc trong tài liệu hướng dẫn.
Hướng Dẫn Đấu Nối Chi Tiết Từng Bước (Case Study Cụ Thể)
Chúng ta sẽ đi vào trường hợp phổ biến nhất: đấu dây motor ống hoặc motor xích kéo vào hộp điều khiển cửa cuốn thông dụng.
Bước 1: Xác định các đầu dây trên Motor và Hộp điều khiển
- Trên motor, bạn sẽ thấy một cụm dây 4-5 màu như đã mô tả ở trên.
- Trên hộp điều khiển (bộ nhận tín hiệu remote), bạn sẽ thấy các cổng chờ được ký hiệu rõ ràng như: UP, DOWN, COM, STOP, L, N, GND.
- L (Line): Cổng vào cho dây nóng (dây lửa) từ nguồn điện.
- N (Neutral): Cổng vào cho dây nguội (dây mát) từ nguồn điện.
- UP, DOWN, COM: Các cổng ra để nối với các dây tương ứng của motor.

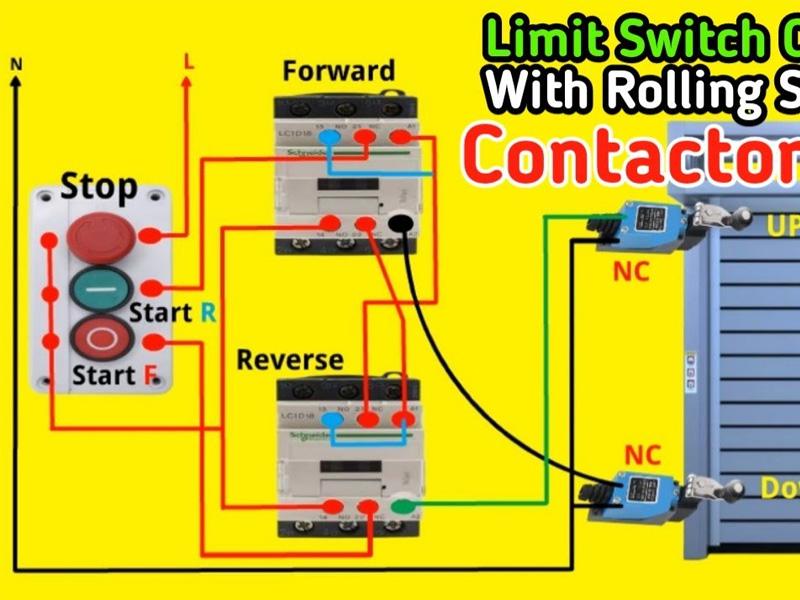

Bước 2: Thực Hiện Đấu Nối
- Đấu dây nguồn cho hộp điều khiển:
- Nối dây Lửa từ nguồn điện 220V vào cổng L của hộp điều khiển.
- Nối dây Nguội từ nguồn điện 220V vào cổng N của hộp điều khiển.
- Đấu dây từ Motor vào Hộp điều khiển:
- Nối dây Lên (UP) của motor (thường màu đen) vào cổng UP trên hộp điều khiển.
- Nối dây Xuống (DOWN) của motor (thường màu nâu/trắng) vào cổng DOWN trên hộp điều khiển.
- Nối dây Chung (COM) của motor (thường màu xanh) vào cổng COM trên hộp điều khiển.
- Đấu dây tiếp địa (An toàn):
- Nối dây Tiếp Địa của motor (vàng sọc xanh) vào cổng GND hoặc PE (nếu có) trên hộp điều khiển. Nếu không có, bạn nên nối trực tiếp vào phần kim loại của khung cửa hoặc hệ thống tiếp địa của tòa nhà. Đừng bao giờ bỏ qua dây này!
Từ kinh nghiệm thực tế: Một lỗi sai phổ biến mà tôi thường thấy ở người mới là họ nối dây Chung (COM) của motor vào dây Nguồn (N) của hộp điều khiển. Về lý thuyết, chúng đều là dây nguội và cửa vẫn có thể chạy. Tuy nhiên, cách đấu đúng chuẩn và an toàn nhất là tách biệt chúng ra, dây COM motor vào cổng COM, dây N nguồn vào cổng N.
Bước 3: Kiểm Tra và Vận Hành Thử
Sau khi đã siết chặt tất cả các ốc vít và dùng băng keo cách điện bọc kỹ các mối nối, hãy thực hiện kiểm tra:
- Kiểm tra bằng mắt: Đảm bảo không có sợi dây đồng nào bị hở ra ngoài. Các mối nối phải chắc chắn, không lỏng lẻo.
- Cấp lại nguồn điện: Bật lại aptomat tổng.
- Bấm nút trên remote hoặc nút bấm tường:
- Bấm nút “Lên”: Cửa phải cuốn lên.
- Bấm nút “Xuống”: Cửa phải cuốn xuống.
- Bấm nút “Dừng”: Cửa phải dừng lại ngay lập tức.
Cảnh báo: Nếu cửa cuốn chạy ngược chiều (bấm lên thì cửa xuống và ngược lại), đừng hoảng sợ. Bạn chỉ cần ngắt điện và đảo vị trí 2 dây Lên (UP) và Xuống (DOWN) của motor tại hộp điều khiển là được. Lỗi này không gây hỏng motor.
Các Vấn Đề Thường Gặp và Cách Xử Lý Nhanh
- Vấn đề 1: Motor không có phản ứng khi bấm remote.
- Nguyên nhân: Mất nguồn điện, lỏng dây nối, hỏng cầu chì trong hộp điều khiển, remote hết pin.
- Cách khắc phục: Dùng bút thử điện kiểm tra nguồn vào L-N. Kiểm tra lại các mối nối. Mở hộp điều khiển xem cầu chì có bị đứt không. Thử thay pin remote.
- Vấn đề 2: Motor chỉ chạy một chiều.
- Nguyên nhân: Đứt một trong hai dây lên/xuống, hỏng rơ-le trong hộp điều khiển.
- Cách khắc phục: Ngắt điện, kiểm tra lại mối nối dây UP và DOWN. Nếu dây không đứt, khả năng cao là hộp điều khiển đã bị lỗi.
- Vấn đề 3: Cửa tự động dừng giữa chừng.
- Nguyên nhân: Cài đặt hành trình chưa đúng, motor quá nóng và tự ngắt rơ-le nhiệt.
- Cách khắc phục: Tham khảo tài liệu để cài đặt lại hành trình (limit switch). Để motor nguội khoảng 15-20 phút rồi thử lại.
Top 3 Thương Hiệu Motor Cửa Cuốn Uy Tín tại Việt Nam và Bảng Giá Tham Khảo
Để giúp bạn lựa chọn, đây là một số thương hiệu đang được tin dùng tại thị trường Thanh Hóa nói riêng và Việt Nam nói chung.
| STT | Thương Hiệu | Ưu Điểm | Giá Tham Khảo (VNĐ) |
| 1 | Motor Austdoor | Đồng bộ, chất lượng cao, bền bỉ, bảo hành tốt. | 4,500,000 – 9,000,000 |
| 2 | Motor YH (Đài Loan) | Hoạt động ổn định, giá thành hợp lý, phổ biến. | 2,800,000 – 6,000,000 |
| 3 | Motor Engines | Công nghệ Đức, êm ái, nhiều tính năng an toàn. | 3,500,000 – 7,500,000 |
Xuất sang Trang tính
Lưu ý: Bảng giá chỉ mang tính tham khảo, có thể thay đổi tùy thuộc vào tải trọng, model và nhà cung cấp.
Câu Hỏi Thường Gặp (FAQs)
1. Tôi có thể tự đấu dây motor cửa cuốn tại nhà không? Trả lời: Có, nếu bạn có kiến thức cơ bản về điện, tuân thủ nghiêm ngặt các quy tắc an toàn và làm theo hướng dẫn. Tuy nhiên, nếu bạn không tự tin, việc gọi thợ chuyên nghiệp là lựa chọn an toàn và tốt nhất.
2. Đấu sai dây có làm cháy motor ngay lập tức không? Trả lời: Không phải lúc nào cũng vậy. Đấu ngược dây lên/xuống chỉ làm cửa chạy ngược. Nhưng nếu đấu nhầm dây nguồn (Lửa/Nguội) vào các dây điều khiển, khả năng cao sẽ gây chập và làm hỏng bo mạch hoặc cháy motor.
3. Tại sao motor của tôi có đến 6 dây? Trả lời: Một số motor cao cấp hoặc motor 3 pha có thể có thêm các dây dành cho phanh, cảm biến hoặc các chức năng đặc biệt khác. Trong trường hợp này, việc xem sơ đồ của nhà sản xuất là bắt buộc.
4. Dây tiếp địa có thực sự cần thiết không? Trả lời: Cực kỳ cần thiết. Nó giúp bảo vệ bạn khỏi nguy cơ bị điện giật khi có sự cố rò rỉ điện ra vỏ motor. Tuyệt đối không được bỏ qua.
Kết Luận
Việc đấu dây motor cửa cuốn hoàn toàn nằm trong tầm tay nếu bạn cẩn thận, chuẩn bị kỹ lưỡng và tuân thủ đúng quy trình kỹ thuật. Hy vọng rằng với những chia sẻ chi tiết từ kinh nghiệm thực tế của tôi, bạn đã có đủ tự tin để thực hiện công việc này.
Hãy nhớ rằng, an toàn là trên hết. Đừng ngần ngại liên hệ với các đơn vị sửa chữa chuyên nghiệp tại địa phương nếu bạn gặp bất kỳ khó khăn nào. Chúc bạn thành công!
